一、产品描述

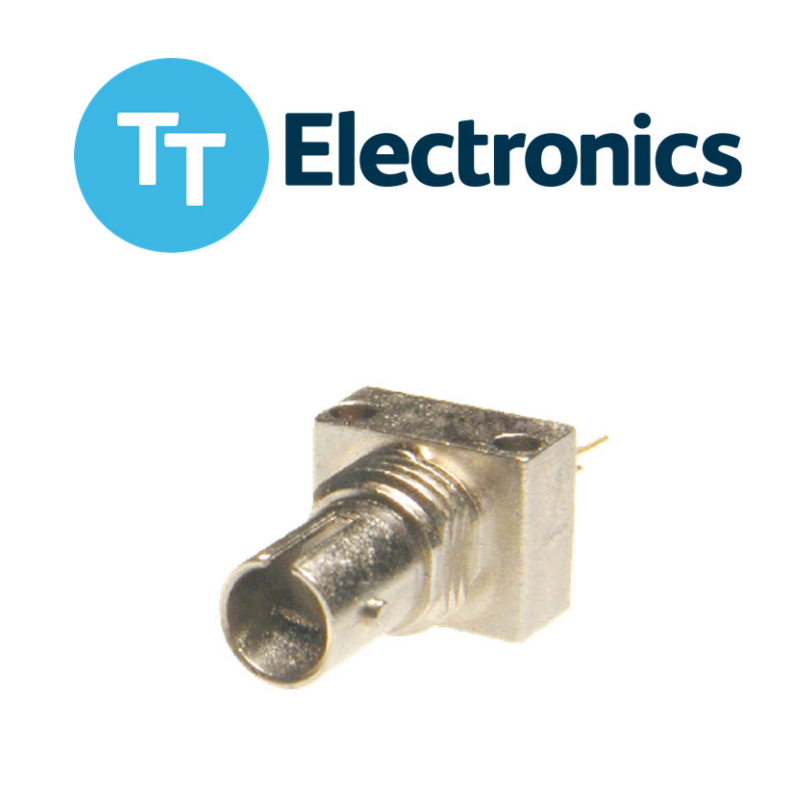

OPF422 是一款由 TT Electronics 的 OPTEK Technology 生产的低噪声硅 PIN 光电二极管，专为光纤应用设计，封装在低成本的外壳中。它在中等偏置电压下提供快速响应，兼容 800 - 1000 纳米波长范围内的 LED 和激光二极管光源。其低电容特性在典型的短距离局域网应用中显著提高了信噪比。此外，OPF422 设计兼容 50/125 至 200/300 微米的多模光纤，能够满足多种光纤通信系统的需求。它还配备了流行的 ST 风格适配器，经过预测试以确保性能，并且组件预安装，可直接使用。

二、产品特性

  1. 高速、低电容：最低工作频率为 35MHz，总电容仅为 3.0 皮法拉（在 20V 反向电压下），确保高速信号传输和低信号干扰。
  2. 流行 ST 风格适配器：配备标准 ST 风格适配器，方便与光纤连接器兼容，简化安装和使用。
  3. 预测试与预安装：经过预测试以确保性能，组件预安装，可直接使用，减少用户安装和调试的工作量。
  4. 高响应度：在 5.0V 反向电压、50/125μm 光纤、850nm 波长下，响应度为 0.45 至 0.55 安培/瓦特，能够高效地将光信号转换为电信号。
  5. 低暗电流：在 5.0V 反向电压下，暗电流仅为 0.1 至 5.0 纳安，确保在无光信号输入时漏电流极低，提高信号的准确性和可靠性。
  6. 快速上升时间：在 15V 反向电压、50Ω 负载电阻、10% 至 90% 上升时间下，输出上升时间为 6.0 纳秒，能够快速响应光信号变化，适用于高速数据传输系统。

三、应用领域

  1. 工业以太网设备：在工业自动化和智能制造领域，OPF422 可用于构建高速、可靠的工业以太网通信链路，实现生产设备之间的数据快速传输和实时控制。
  2. 铜转光纤媒体转换：在需要将铜线信号转换为光纤信号的场合，如长距离通信、高噪声环境或电磁干扰较强的区域，OPF422 能够实现高效的信号转换，延长信号传输距离，提高信号质量。
  3. 系统内光纤链路：在大型计算机系统、数据中心或复杂电子设备内部，OPF422 可用于构建系统内部的光纤通信链路，实现高速数据传输和模块间通信，提高系统的整体性能和可靠性。
  4. 视频监控系统：在视频监控领域，OPF422 可用于传输高清视频信号，确保视频数据的快速、稳定传输，提高监控系统的实时性和可靠性，适用于安防监控、交通监控等多种场景。

四、电气规格

  • 工作温度范围：- 40°C 至 + 100°C
  • 存储温度范围：- 55°C 至 + 125°C
  • 最大反向电压：100V DC
  • 连续功耗：200mW
  • 响应度：0.45 - 0.55A/W（在 5.0V 反向电压、50/125μm 光纤、850nm 波长下）
  • 暗电流：0.1 - 5.0nA（在 5.0V 反向电压下）
  • 峰值响应波长：905nm
  • 输出上升时间：6.0ns（在 15V 反向电压、50Ω 负载电阻、10% - 90% 上升时间下）
  • 总电容：3.0pF（在 20V 反向电压下）

五、总结

OPF422 是一款高性能、低噪声的光纤探测器，适用于多种光纤通信应用。其高速、低电容、高响应度和低暗电流等特性使其在工业以太网、铜转光纤转换、系统内光纤链路和视频监控等领域表现出色。预测试和预安装的设计进一步提高了其易用性和可靠性，使其成为光纤通信系统的理想选择。
