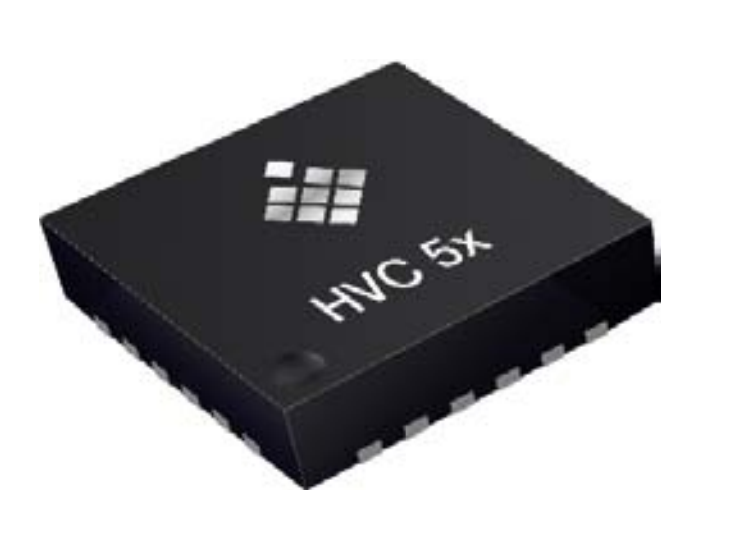

产品描述

HVC5222C是由TDK-Micronas GmbH生产的集成电路（IC），属于电源管理（PMIC）类，主要用于电机驱动和控制器

。它是一款专为汽车行业设计的电机驱动IC，同时也适用于其他通用驱动场景

。

特性

  • 高度集成：具有完全集成的控制和功率级
  • ，减少了外部组件的需求
  • 。
  • 多种接口支持：支持LIN、SPI和UART接口
  • ，方便与其他系统进行通信和控制。
  • 灵活的输出配置：采用半桥输出配置，拥有4个输出
  • ，能够满足不同的电机驱动需求。
  • 宽电压范围：工作电压为6V到18V
  • ，且具有从4.5V到40V的瞬态电压范围
  • ，适应性更强。
  • 较大输出电流：输出电流可达1A
  • ，能够驱动较大功率的电机。
  • 高性能处理器：内置32位Arm® Cortex®-M3 CPU核心
  • ，具备20MHz系统时钟和35kHz看门狗振荡器
  • ，处理能力强，运行稳定。
  • 丰富的存储资源：拥有32KB闪存、2KB SRAM和512字节EEPROM
  • ，为程序存储和数据处理提供了充足的空间。
  • 精确的测量与控制：配备12位、1微秒ADC，用于内部和外部测量
  • ；还有2个8位电流DAC，用于电机电流限制
  • ，可实现精确的电机控制。
  • 多种功能单元：具备12位PWM发生器、16位定时器、捕获比较单元等
  • ，能够灵活处理输入输出PWM信号，满足复杂的电机控制需求。
  • 良好的兼容性与扩展性：与HVC4x系列保持兼容
  • ，并且与未来具有更高电流和更多内存的设备引脚兼容
  • ，便于系统升级和扩展。
  • 可靠的通信能力：内置LIN收发器，支持自动寻址
  • ，提高了通信的可靠性和灵活性。
  • 小尺寸与高散热效率：采用5x5mm PQFN24封装
  • ，体积小巧，同时具备良好的散热性能
  • 。
  • 强大的安全与保护功能：具备过热检测/关断功能
  • ，能够在高温环境下自动保护设备，确保安全运行。

应用

  • 汽车领域：主要用于汽车中的直流有刷电机控制
  • ，如车窗升降电机、座椅调节电机等，为汽车的舒适性和便利性提供支持。
  • 通用电机驱动：适用于各种工业和消费应用中的通用电机驱动
  • ，如小型家电、工业设备中的电机控制等。
  • 传感器集成：可与TDK-Micronas的霍尔开关或2D/3D传感器集成
  • ，实现更精确的电机控制，例如在需要精确位置反馈的电机控制系统中。
